    铸件浇冒口高速圆锯机SDY-3Z-450

    铸件浇冒口高速圆锯机,主要部件由机床床身、锯切电机组、气动或液压进刀系统、夹紧装置、自动定位交替式工作台、电气系统、冷却系统、链板式排屑机构等部分组成。

    全国服务热线:181-1267-8018
    在线咨询

    一、设备主要组成:

    铸件浇冒口高速圆锯机,主要部件由机床床身、锯切电机组、气动或液压进刀系统、夹紧装置、自动定位交替式工作台、电气系统、冷却系统、链板式排屑机构等部分组成。

    1机床床身:床身主体由优质高强度特殊材料整体焊接而成,焊接后径整体去应力回火处理。具有整体刚性好、强度高、耐冲击、变形小的特点,能大大提高机床的整体刚性和机床锯切稳定性。

    2锯切电机组:锯切组采用高强度主轴箱及高强度精密轴承制作,具有传动效率高、动力强、快速响应等优点,锯切平稳噪声低。

     3液压进刀系统:由伺服电机驱动精密丝杠带动锯切电机组到设定的位置,另一组液压系统驱动油缸带动锯切电机组进行垂直向下式强力进给,将被夹压的工件快速切断。

     4、气动或液压夹紧装置:夹具采用液压加紧系统,由一组液压缸将工件压紧,防止锯切时产品松动,上下料操作方便快捷,节约工件装夹时间。

     5、自动定位交替式工作台:工作台采用交流伺服控制高精度滚珠丝杆的方式,使定位的精度得到可靠保证,双工作台交替进行作业,上下料及切割作业互不干涉,提升作业效率。

    6电气系统:由电器柜、触摸屏、按纽、PLC、伺服电机、电机、接触器、继电器、热交换器、开关和辅助元件等组成。机床可实现全过程数控,原材料摆放承料架后按启动按钮即可自动锯切作业。自动化程度高,各种安全保护装置能保证锯切线全过程的安全平稳运转。

    7冷却系统:采用喷雾冷却润滑系统,本系统采用环保切削油进行精确计量的微量润滑方式。精心设计的喷嘴向锯齿喷涂高效切削油,以减少切削热的产生,该喷头同时向锯片两侧面喷涂高效切削油,进行润滑,既可以提高生产效率,降低生产成本,防止环境污染,同时还可以提高切口质量,延长锯片使用寿命。

    8、链板式排屑机构:采用链板式排屑机构收集锯切产生的锯屑,有效改善车间环境,减少工人劳动强度。





    二、主要技术参数及锯切材质适用范围:

    1 产品型号及原材料规范要求

    设备型号:铸件浇冒口高速圆锯机



    2铸件浇冒口高速圆锯机主要技术参数表:

    项目

    单位

    规格

    硬质合金圆锯片

    mm

    500

    丝杆送料精度

    mm

    ±0.02-0.03

    锯断面对轴线垂直度

    mm

    0.2/100

    夹紧方式



    液压夹压

    电机功率

    kw

    5.5KW

    液压系统压力

    Mpa

    8

    冷却



    乳化液

    液压油箱容积

    L

    60L

    液压电机功率

    kw

    0.75KW/1P

    压缩空气

    bar

     4-6

    排屑方式



    刮板式排屑机



    三、铜铸件浇冒口高速圆锯机主要部件配置



    序号

    名称

    产地

    1

    PLC

    台达(中国台湾)

    2

    主要低压电气元件

    施耐德(法国)

    3

    气缸及气动元件

    亚德客(中国台湾)

    4

    主要液压元件

    银亚(中国昆山)

    5

    冷却系统

    水泵冷却

    6

    触摸屏

    台达(中国台湾)

    7

    导轨

    上银/TBI(中国台湾)

    铜铸件浇冒口高速圆锯机主要结构特性

    1锯切刀具采用刚强度硬质合金圆锯片,锯片使用寿命长,锯口窄,省材。

    2采用台达PLC进行自动控制,采用台达摸屏进行参数设定,全过程数字化控制。

    3工件锯切精度高,无毛刺,垂直度高达0.1/100mm,表面粗糙度6.3-3.2范围内。

    4采用强制冷却系统、集中自动润滑系统、锯屑自动收集系统、设备整体性能可靠。

    5采用法兰式锯片加紧机构,完全防止了圆锯片的振颤、偏摆,锯切精度高

    6液压、气动系统元件全部采用知名品牌产品,设备整体性能有可靠保证。

    7高精度的锯切电机组,保证圆锯机的锯切精度及圆锯片的使用寿命。

    8、门安全连锁装置,锯片运转时门处于锁定状态,锯片停止时安全门才能打开,提升安全性能。

    五、铸件浇冒口高速圆锯机方案图及治具图:

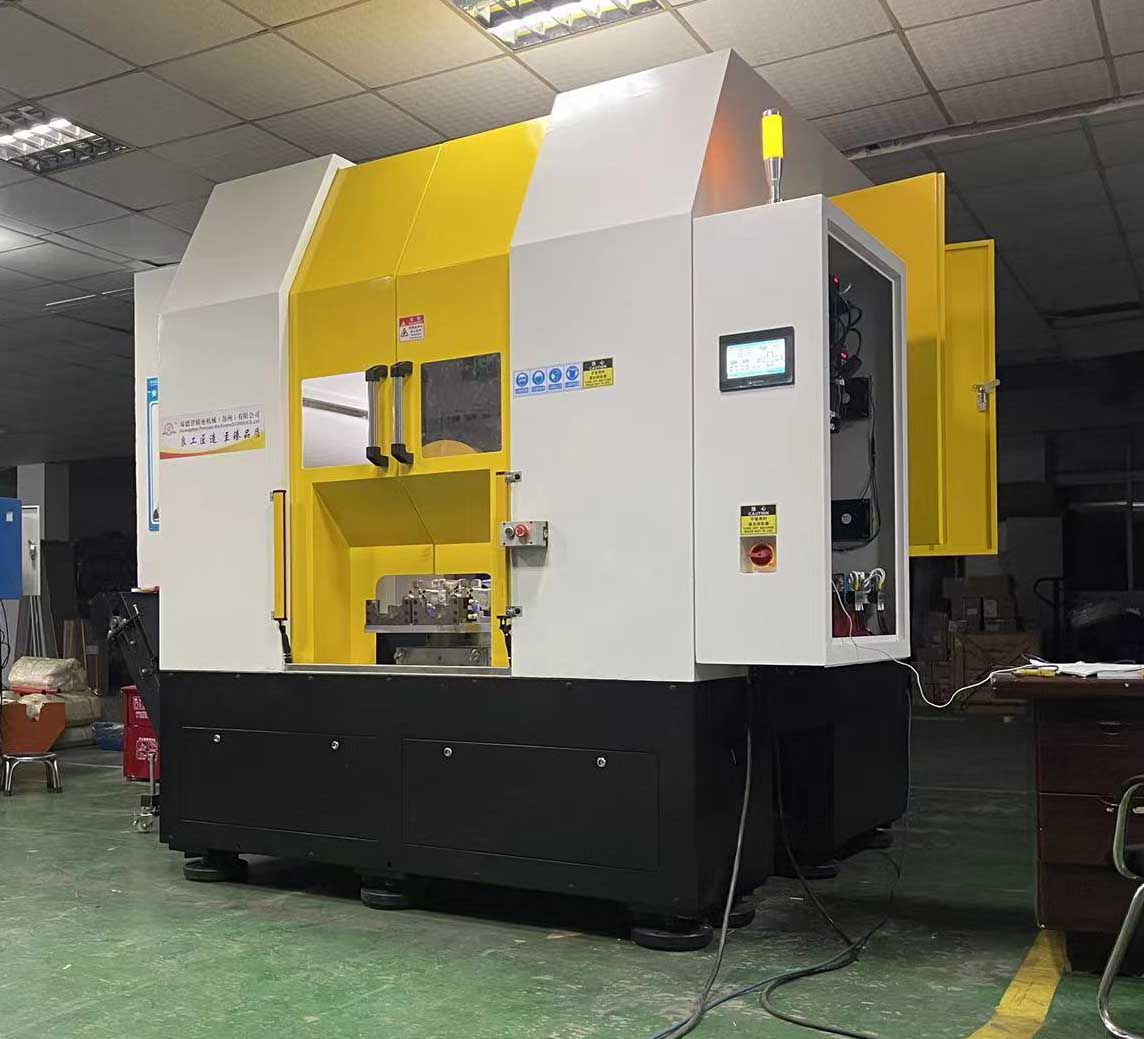

    高速全自动圆锯机-展示图

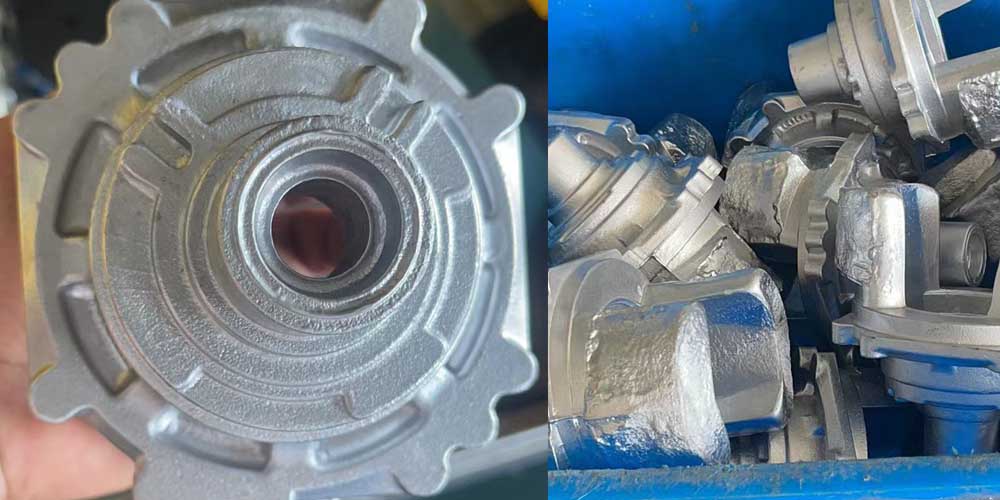

    高速全自动圆锯机-切割汽车压铸铝浇冒口图

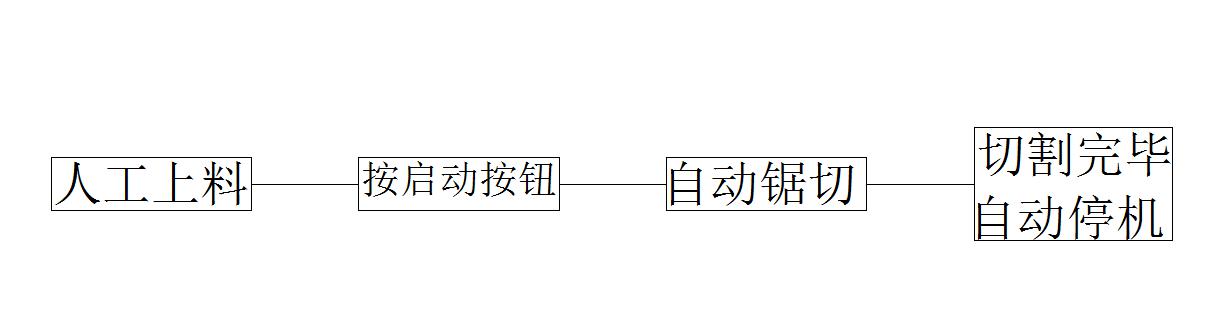

    七、铝铸件浇冒口高速圆锯机锯切流程图


    锯切流程图

    八、供货范围及数量

    序号

    设备

    规格

    数量

    备注

    1

    铸件浇冒口高速圆锯机

    500

    1



    2

    链板式排屑机



    1



    3

    油雾净化器



    1



    4

    冷却系统



    1



    5

    废料小车



    1



    6

    锯片

    500

    1



    7

    工具箱



    1



    、售后服务承诺

    1)主要零部件质保期为一年,从交机之日起开始计算,交机一个月以内发生故障,供方在接到需方通知后立即做出响应,在电话中不能直接解决的,必须在24小时派员处理,一般故障48小时内解决,重大故障以最快速度解决,不超过72小时(节假日除外),超过一个月以后,使用方要做到对机器的保养义务,并能在供方电话技术支持的情况下处理一般故障之能力,较严重的设备故障由供方现场免费维修,此期限为设备交付使用起1年,超过1年按市场最低价收取一定的费用。

    2)保修期外,甲方负责设备的维修,需收取成本费用。双德誉精密机械有限公司全面负责乙方刀具的修磨和新锯片的配备,刀具的修磨收取适当的加工费用。

    3)终身提供广泛优良的技术支持(新工艺发展情况、新设备特点、先进技术咨询、疑难问题解答、软件的免费升级更换)及设备供应。

    十:设备切割视频

    联系方式 / contact
    联系双德誉机械

    尊敬的访客:

    欢迎走进“双德誉机械”的官网,双德誉精密机械(苏州)有限公司是一家集自主研发、设计、销售、售后服务于一体,一切从客户角度出发,以经济实用安全性为主 ;专注研发、生产各类型材切割机、管类加工切割机、非标定制其它自动化设备。 您可以通过以下方式联系我们。

    • 400服务热线:181-1267-8018
    • 座机机:0512-57366921
    • QQQQ:3544811761
    • 邮箱箱:shuangdeyu@163.com
    • 地址址:昆山市桐邱路181-2号


    采购:铸件浇冒口高速圆锯机SDY-3Z-450

    • *联系人:
    • *手机:
    • 公司名称:
    • 邮箱:
    • *采购意向:
    • *验证码:验证码

    跟此产品相关的产品 / Related Products

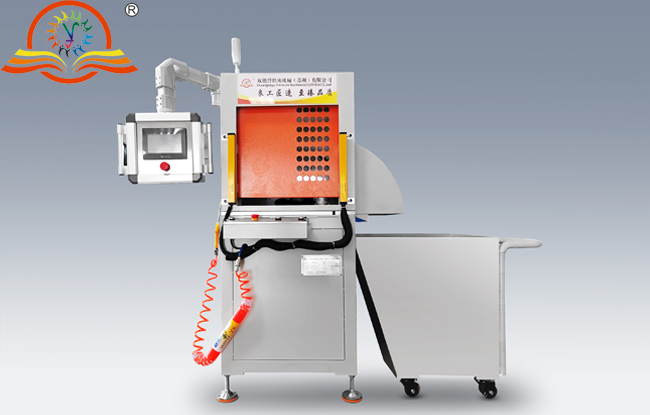

    铝冒口专用切割机SDY-MK600数控锯床
