    双头任意角度锯SDY-STR550

    数控双头任意角度锯SDY-STR550,可实现任意角度6支料锯切。主要用于铝型材多角度加工锯切使用;

    全国服务热线:181-1267-8018
    在线咨询
    产品特点 / PRODUCT FEATURES
  • ·  主要用于铝合金型材的多角度切割下料。

    ·  使用硬质合金锯片,外径可达550,线速度高,加工精度高。

    ·  右机头进给采用高导程齿轮齿条运动形式,传动精度高,定位准确,工作平稳。

    ·  高精度主轴使锯片转动稳定

    ·  气液阻尼缸实现进给调速均匀,运动平稳

    ·  采用微量喷雾冷却装置,节约加工成本(备选)

    ·  该机床工作时,两锯头锯片可同时进行切割,亦可单独切割。

    ·  锯片可摆成60-30的需要角度。由旋转手柄旋转调节方便可靠。

    ·  锯片由后向前,锯切型材更安全可靠,而且锯切高度和锯切宽度都很大。


  • 产品参数 / PRODUCT PARAMETERS

    电源

    SDY-STR550

    伺服驱动系统

    伺服电机+齿轮齿条

    锯切尺寸

    外径500-550mm
    内孔30mm

    自动定位行程

    4500mm

    切割最大高度

    150mm

    切割最大宽度

    320mm

    锯切角度

    30-60度,
    误差0.3度

    锯片主轴转速

    2850RMP

    电机

    3KW*2  IP54

    送料伺服电机

    0.75 KW  IP54

    直线导轨

    台湾鼎翰

    触控屏幕

    7"

    空压

    5 - 8kgs / cm²

    吸尘器

    3KW    IP54

    机器尺寸

    6100*1800*1500(mm)

    机械重量

    2.5T


    产品展示 / PRODUCT DISPLAY

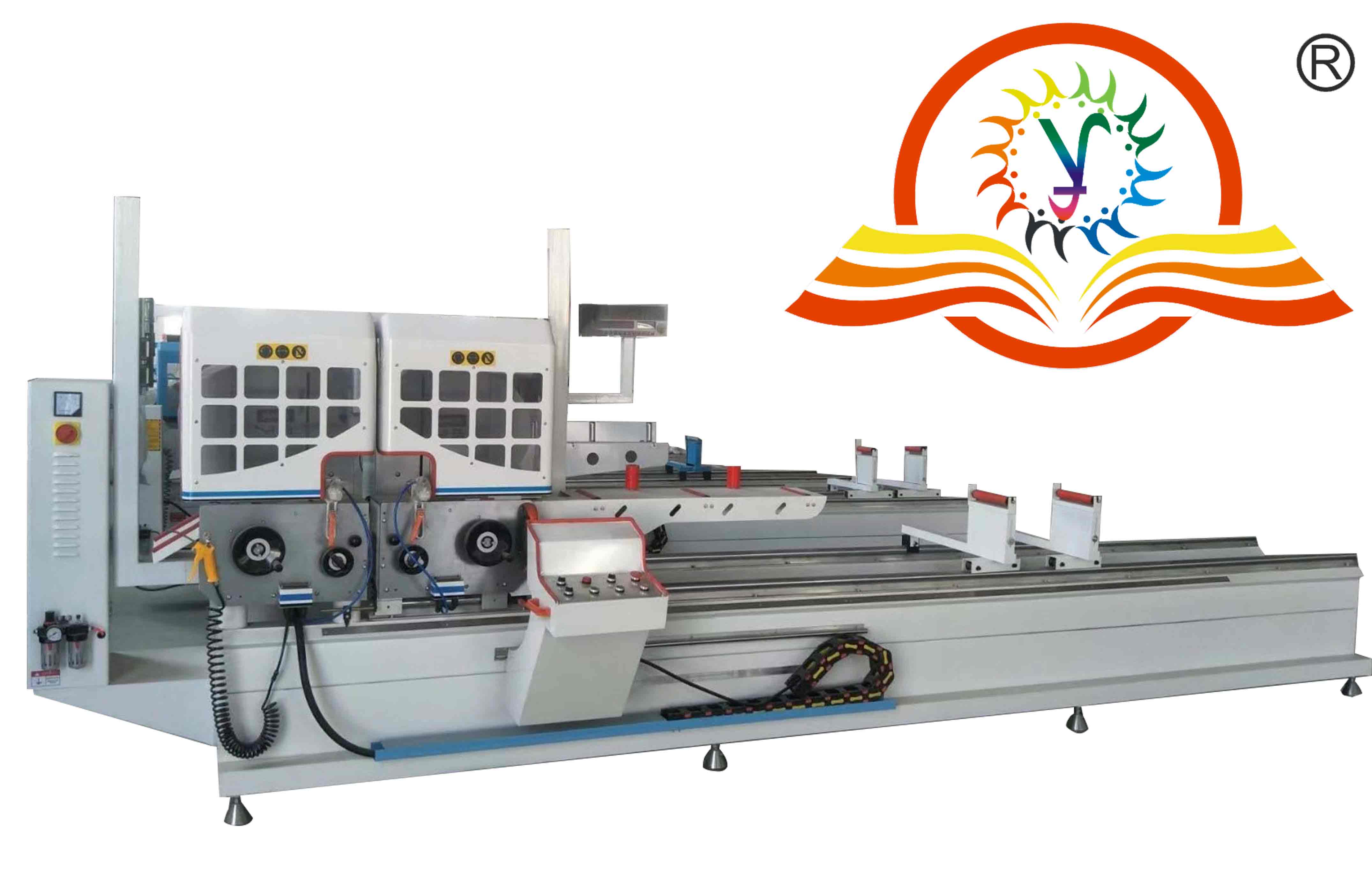

    双头任意角度锯SDY-STR550



    安装场地地基要求说明


    安装场地的地基要求应在混凝土水泥地上。(依当地建筑法规地面要求放置机台,但不宜置于楼层之上。安装在不会受到震动影响的地方。不可在潜在的爆炸环境中使用)机器就位后,利用前水平夹头的台面和工件移动平台做水平校正。调整底座下螺丝,使机器水平呈现左右:0.04mm,前后:0.04mm。

    使用电源电源电压:三相AC380V±5% 3KW*2,电源频率:50Hz请从一般电源直接独立配合使用。避免因工厂电源容量不足而导致过度的压降。


    主要配件清单


    配套件名稱

    品牌、規格、型號

    主要參數

    製造商

    保修年限

    鋸片

    外径500-550mm,内孔30mm



    优质国产

    易损件

    主轴电机

    3KW*2



    河马

    1

    送料伺服电机

    0.75KW



    三菱

    1

    直线导轨





    台湾鼎翰

    1

    气动元件





    定制

    1

    接近开关





    欧姆龙

    1

    PLC

    FX3GA



    三菱

    1

    人机界面





    台湾威伦

    1

    交流接触器





    法国施耐德

    1

    空气开关,断路器





    法国施耐德/正泰

    1

    轴承





    NSK,TNT

    1

    油雾系统





    定制微喷系统

    1

    直流电源





    台湾明纬

    1


    售后服务



    对于合同设备所生产的产品,双德誉公司将在设备验收期间内配合客户对全自动切铝产品品质的鉴定与检测。

    定期的免费回访服务

    整套交钥匙工程(工艺,管理,维护,培训,生产)

    建立三级保养制度。

    免费软件升级服务。

    前期基建方案建议。

    安装调试及培训


    操作培训

    1) 双德誉提供设备硬件和软件的操作说明做为操作人员的培训依据。

    2) 双德誉安装,调试,培训人员将在每批(台)次设备到达需方工厂后,在安装调试期间,以实物设备对需方人员进行维修,操作等方面的培训。具体的培训时间表和计划表,根据双方以现场实际情况协商安排。

    a)设备的构造。

    b)设备的操作和软件控制系统。

    c)双德誉的员工指导需方的员工在设备操作。

    d)设备操作时针对操作员工的注意事项及要求。

    3) 设备预终验收期间,需方的操作员工将在设备上进行独立操作,双德誉的相关人员做为支持关注需方员工的实际操作。

    维护培训

    4) 双德誉机械设备进行安装调试的同时.需方将安排相关维修人员参加设备的安装调试的全过程。

    5) 设备机交付需方后,如得到需方公司的培训需求申请,在双方协商确定具体时间和计划表后,双德誉将按时到需方工厂或需方公司派员到双德誉公司进行免费培训。

    三级保养制度的建立

    双德誉公司为了最大限度对设备的日常使用保证,特意为客户建立了三级保养制度并建立台帐,具体为:

    一级保养:即每班上机人员对开机前的准备点检工作,并记录备案。

    二级保养:由客户的公务(设备维修人员)对设备作每周或每月的保养。

    三级保养:由客户的公务(设备维修人员)对设备作一季度或半年的维护保养并建设备“病历卡”。使设备从开始使用起即受到全方位的控制和保养记录。

    联系方式 / contact
    联系双德誉机械

    尊敬的访客:

    欢迎走进“双德誉机械”的官网,双德誉精密机械(苏州)有限公司是一家集自主研发、设计、销售、售后服务于一体,一切从客户角度出发,以经济实用安全性为主 ;专注研发、生产各类型材切割机、管类加工切割机、非标定制其它自动化设备。 您可以通过以下方式联系我们。

    • 400服务热线:181-1267-8018
    • 座机机:0512-57366921
    • QQQQ:3544811761
    • 邮箱箱:shuangdeyu@163.com
    • 地址址:昆山市张浦镇花苑路155号3号房


    采购:双头任意角度锯SDY-STR550

    • *联系人:
    • *手机:
    • 公司名称:
    • 邮箱:
    • *采购意向:
    • *验证码:验证码

    跟此产品相关的产品 / Related Products

    45度双头护角机
    45度双头护角机
    双德誉精密机械(苏州)有限公司是一家专注铝材切割机,型材切割机,铝型材切割机研发、生产、销售一站式定制化服务生产厂家. 可根据客户产量大小、切割要求,提供合理的切铝机配置方案,可非标定制有效降低企业采购成本,可为客户提供铝型材切割代加工服务.服务热线18112678018

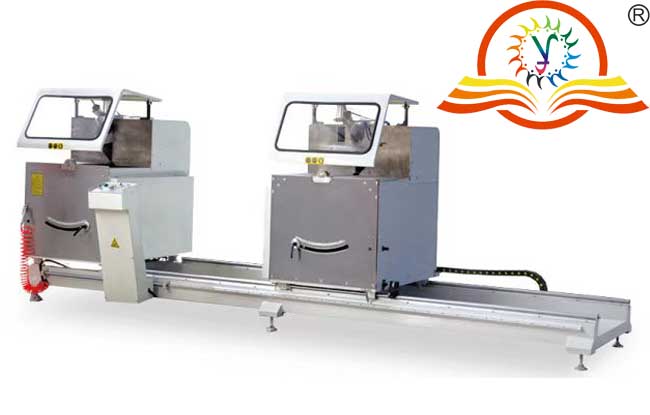

    双头任意角度锯-数显SDY-520/4200
