    铝型材十轴数控任意角切割锯SDY-10Z-600

    用于汽车新能源防撞梁多轴非标切割机,实现多角度锯切;

    全国服务热线:181-1267-8018
    在线咨询

    一、设备主要组成:

    多角度高速圆锯机,主要部件由机床床身、高速锯切电机组、伺服(液压)进刀系 统、伺服定位系统、伺服转角度系统、工件装夹工装、电气系统、冷却系统及链板排屑 机等部分组成。

    1、机床床身:床身主体由优质高强度特殊材料整体焊接而成,焊接后径整体去应力回 火处理。具有整体刚性好、强度高、耐冲击、变形小的特点,能大大提高机床的整体刚 性和机床锯切稳定性。

    2、电机组:锯切电机组采用高精度一体式锯切电机,具有传动效率高、动力强、快速 响应等优点,锯切平稳噪声低。

    3、伺服进刀系统:由伺服电机驱动精密丝杠带动锯切电机组到设定的位置,伺服转角 度系统旋转到设定角度,进刀伺服电机驱动精密丝杠带动锯切电机组进行垂直向下式强 力进给,将被夹压的工件高精度快速切断。

    4、伺服定位系统:采用交流伺服控制高精度滚珠丝杆的方式,使定位的精度得到可靠 保证。

     5、伺服转角度系统:采用交流伺服控制精密转台转到角度,使定位的精度得到可靠保 证。

     6、工件装夹工装:夹具采用伺服机构将工件居中放置到气动夹紧机构中,由一组气压 缸将工件压紧,防止锯切时产品松动,上下料操作方便快捷,节约工件装夹时间。

    7、电气系统:由电器柜、触摸屏、按纽、PLC、伺服电机、电机、接触器、继电器、热 交换器、开关和辅助元件等组成。机床可实现全过程数字化控制,原材料摆放工作台后 按启动按钮即可自动锯切作业。自动化程度高,各种安全保护装置能保证锯切线全过程 的安全平稳运转。

    8、冷却系统:采用微量喷雾冷却润滑系统,本系统采用环保切削油进行精确计量的微 量润滑方式。精心设计的喷嘴向锯齿喷涂高效切削油,以减少切削热的产生,该喷头同 时向锯片两侧面喷涂高效切削油,进行润滑,既可以提高生产效率,降低生产成本,防 止环境污染,同时还可以提高切口质量,延长锯片使用寿命

    二、主要技术参数及锯切材质适用范围:

    1、产品型号及原材料规范要求

    设备型号:多角度高速圆锯机

    X轴锯切长度范围:1465±20mm精度:≤±0.2mm(两端自动范围≤200mm,中间固定)

    Y轴工作台行程:500mm

     Z轴行程:300mm

     R轴角度范围:±90°精度:≤±0.2°

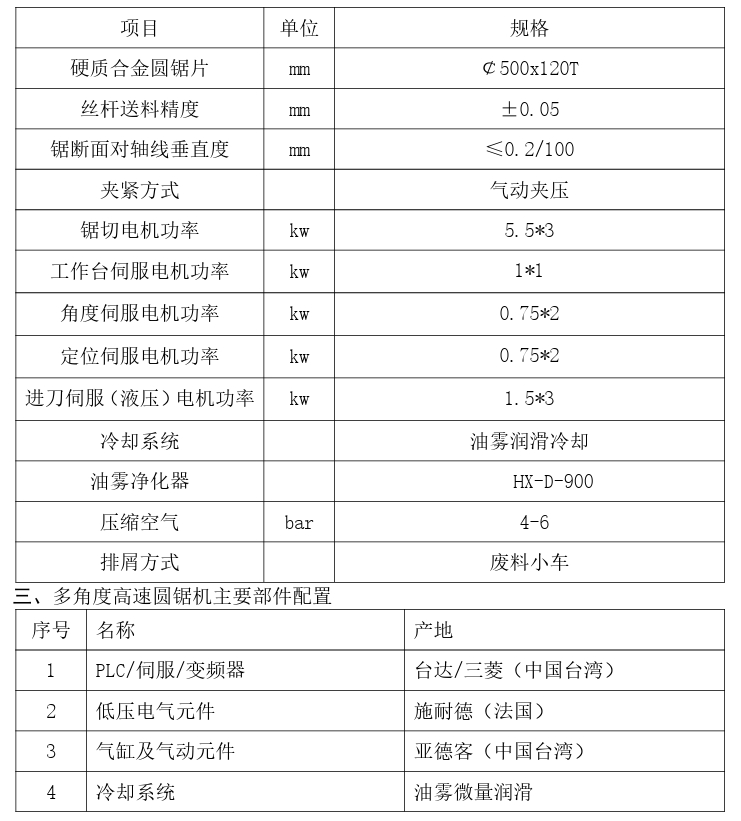

     2、多角度高速圆锯机主要技术参数表:

    多角度高速圆锯机主要参数表


    四、多角度高速圆锯机结构特性

    1、锯切刀具采用刚强度硬质合金圆锯片,锯片使用寿命长,锯口窄,省材。

     2、采用台达PLC进行自动控制,采用台达触摸屏进行参数设定,全过程数字化控制。

    3、工件锯切精度高,无毛刺,垂直度高达0.2/100mm,表面粗糙度6.3-3.2范围内。

     4、采用强制冷却系统、集中自动润滑系统、锯屑自动收集系统、设备整体性能可靠。

     5、采用法兰式锯片加紧机构,完全防止了圆锯片的振颤、偏摆,锯切精度高。

    6、气动系统元件全部采用知名品牌产品,设备整体性能有可靠保证。

     7、高精度的锯切电机组,保证圆锯机的锯切精度及圆锯片的使用寿命。

     8、门安全连锁装置,锯片运转时门处于锁定状态,锯片停止时门才能打开,提升安全 性能。

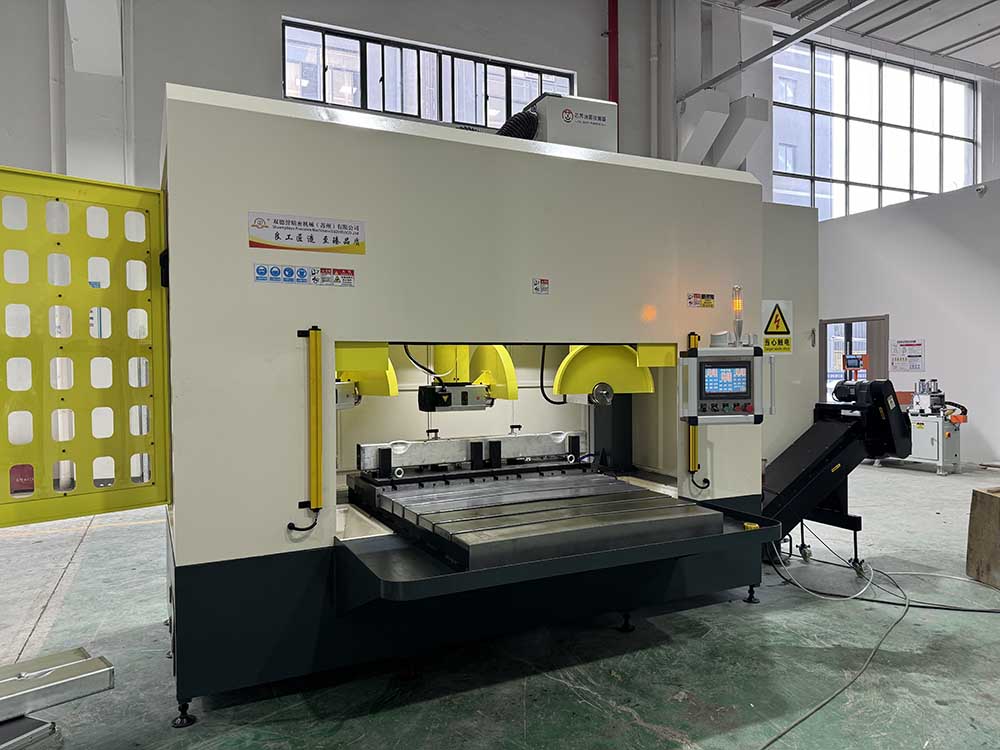

    五、多角度高速圆锯机机方案图:

    前梁多角度锯切机

    六、多角度高速圆锯机作业流程:

     设备上电---系统回原点---设置切割数据---各轴调整到作业准备位置----人工上 料---双按钮启动--自动气动压料--工作台移动到设备内部---锯片启动Z轴下降锯切作 业---锯切结束后锯片停止运转,Z轴返回到原点----工作

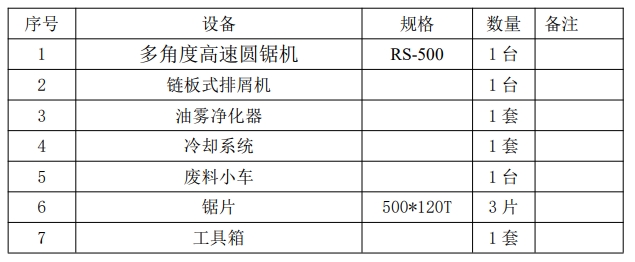

    七、供货范围及数量

    供货范围及数量

    八、售后服务承诺 1 套

    (1)主要零部件质保期为一年,从交机之日起开始计算,交机一个月以内发生故障,供方在接到需 方通知后立即做出响应,在电话中不能直接解决的,必须在24小时派员处理,一般故障48小时内解 决,重大故障以最快速度解决,不超过72小时(节假日除外),超过一个月以后,使用方要做到对 机器的保养义务,并能在供方电话技术支持的情况下处理一般故障之能力,较严重的设备故障由供方 现场免费维修,此期限为设备交付使用起1年,超过1年按市场最低价收取一定的费用。 (2)保修期外,甲方负责设备的维修,需收取成本费用。

    (3)终身提供广泛优良的技术支持(新工艺发展情况、新设备特点、先进技术咨询、疑难问题解答、 软件的免费升级更换)及设备供应

    九、汽车防撞梁切割机视频
